木屋别墅防腐的处理方法（专业文档一）

　木材腐朽菌之繁殖条件包括氧、温度、水分及营养源，其中任何一项欠缺时，即可达到木材之木屋别墅防腐功效。木屋别墅可利用构法使木材及水分分离，以防雨、防水及防湿为重点，亦可扩及止雨、止水之效能；另外，亦可将木构材以木屋别墅防腐剂处理，使其营养源毒性化，皆可达到木屋别墅防腐之目的。

　木屋别墅防腐工法虽然包括利用构造方法与木质材料木屋别墅防腐剂处理等二种方法，但应避免单独依赖药剂处理，而应尽可能利用构造方法。因为药剂毒性对于使用阶段之安全性或拆除后再利用时之安全性尚有不少是未知者，故木屋别墅防腐剂处理应为最低限，中国国家标准CNS 3000即规定木屋别墅防腐药剂使用于不同环境之材料时，其吸收量区分为K1, K2, K3, K4及K5等五种。另外，药剂处理所引起之环境污染，对于生态等影响亦须考虑；而施工时、使用时及拆除废弃时亦应妥善管理，尤其是施工或废弃时，应由具相关资格之专家为之。

此系防止水分侵入构造体，或遭浸透时尽快使水分干燥之方法，尤其指屋顶面、外墙面、基础、窗户出入口部、落水管处等有水分侵入之虞者，由于水分侵入后含有湿气，因此屋架组内、外墙内、地板组内之换气、干燥应多加注意。

以木屋别墅防腐实例而言，对易腐朽处之部材进行木屋别墅防腐剂处理，其木屋别墅防腐效果比利用构造方法更为直接。木屋别墅防腐剂之木屋别墅防腐效果系依其种类、浓度及处理方法之不同而异，并因而影响到建筑物之耐久性。

一般木屋别墅容易发生腐朽之场所，包括：

A、一般日照、通风不良之场所；

B、易暴露在雨水之部分，例如直接接触外面之外墙、檐端等；

C、经常接触水之场所，如水分容易发生滞留之流理台、厕所、浴室等；

D、北侧最易发生腐朽，其次分别为西侧、东侧及南侧；

E、涂抹水泥砂浆之大壁构造比真壁构造容易腐朽；

F、有可能产生内部结露之处；

G、与铁件接触，其表面有可能产生结露之处。

因此，容易发生构材腐朽之部位如下：

A、与混凝土、砖石、土壤及其他类似含水物质接触或埋入之构材；

B、邻近给、排水管之木质构材部份；

C、外墙内易使水分滞留之底部构材，如地槛、柱及斜撑之底部等；

D、涂抹水泥砂浆之基础部；。

E、地板托梁及地板栏栅；

F、柱与窗台之横向接合部份。

　　由于木屋别墅之耐久性会随周围环境、建地条件、构法、木材木屋别墅防腐剂种类、浓度及处理方法等之不同而异，因此于设计时便须注意此点，选择适当之木屋别墅防腐工法。

屋顶、外墙及出入口部等之雨蓬、以及浴室、流理台等之止水设施等，均与木屋别墅防腐效能有关；而地板、墙内、屋架内之通风方法亦为木屋别墅防腐构法之一。

A、就木材腐朽与其含水率之相关性而言，含水率在25~35%为临界点，超过时木材会容易腐朽，因此采用含水率在25%以下之木材为佳，构造材之含水率应在25%以下。

B、不同树种之木材，其对腐朽菌之抵抗程度亦不同，在易腐朽之部位（如地槛等），选用耐腐朽之树种（如罗森柏、扁柏或桧木等），可达到适材适用之目的。另外，树木之边材及心材的耐腐朽性不同，心材的耐腐朽性较佳，因此在易腐朽部位以选用心材为宜。

C、卵石基础固然在耐震上有所助益，但由于地盘之吸湿效应，使地槛材非常容易发生腐朽，因此需考虑地板下方之通气，通常将地板设置在地盘面20cm以上之高度，在朝湿地区，此数值可能需再提高；换气口之数目依基地之干湿程度而异，在450cm2内以每5m设置一处较为适当。

D、涂抹水泥砂浆或贴砖石之外墙构造，对于一次侵入墙内之雨水，其干燥时间比横木板墙构造为慢。因此，木材含水率会变高，腐朽菌会因而蔓延，危害甚大，因此墙内必须设有充分之通气构造，以加速木材干燥。

E、流理台、浴室等亦为木质构材容易腐朽之场所，水分容易侵入墙体，因此墙内必须设有充分之通气构造，或进行必要之木屋别墅防腐处理。

F、屋顶漏水易使屋架组构材发生腐朽，需特别注意；山墙部分可设置换气口，帮助空气流通。

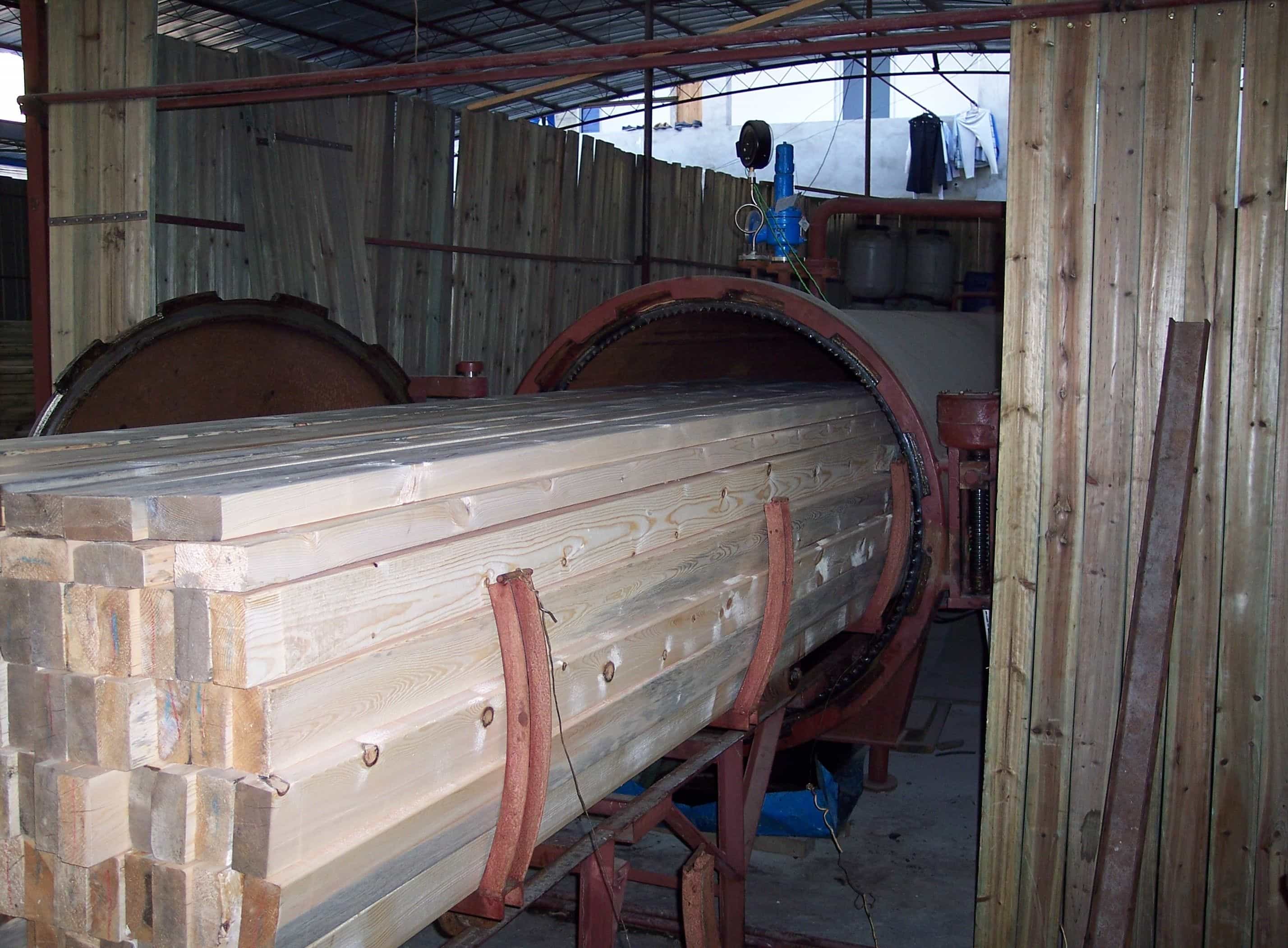

木材实施木屋别墅防腐剂处理时，需考虑药剂之木屋别墅防腐效果及其持续性、浸透性，以及其对金属类之腐蚀性与处理后之木材对火之危险性、涂装性、着色之有无、处理之难易及对人体之影响等，再决定木屋别墅防腐剂之种类、浓度及处理方法。

A、外墙使用疏水性之材料。

B、必须考虑排水及雨水之收集。

C、避免雨水收集不良之设计。

D、避免屋顶形状复杂，并尽可能避免内落水管。

E、屋顶遮阳板在不会妨碍采光及构造的范围内，尽可能突出较多部分。
