框组式构造之剪力墙及施工

框组式构造之剪力墙及横隔版的细部得依下列规定办理：

1、框架构材之厚度应至少为38 mm，墙间柱之中心距不得超过455mm。

2、邻接之覆盖板边缘应固定于框架构材上。

3、除横隔版或剪力墙之边缘部份外，木质横隔版及剪力墙应以不小于900 mm x 1800 mm尺寸之木质结构板材建构之。

4、于接近边缘、开孔及其他框架变化处，覆盖板之最短边尺寸不得小于300 mm，否则覆盖板所有边缘均须以框架或横挡支撑。

5、剪力墙于所有覆盖板边缘均应配置框架构材或横挡。凡覆盖板宽度不及300 mm者均应予横档支撑。

6、可能受到经常潮湿条件之铁钉，应具有保护性之被覆层以防止腐蚀。

7、铁钉钉着处距覆盖板边缘不得少于10 mm，沿覆盖板内部框架（或横挡）之钉距不得超过300 mm。上述铁钉应牢固地钉入构材中，但不应钉着过力而陷入覆盖板中。

框组式构造应依工程设计法之规定设计施工，惟符合下列条件之建筑物，得依规定之认可程序通过的制式工法设计施工。
1、单栋建筑物之总楼地板面积不得超过600 m2且长宽均不得超过24m；

2、建筑物之高度应不超过三层或平均屋顶高不超过10 m，平均屋顶高度之定义参考图；

3、各框架内之构材间距不得超过610 mm；

4、横隔版或屋顶构架之单一跨距不得超过8 m；

5、单层承重墙高度不得超过3 m；

6、单层非承重墙高度不得超过6 m；

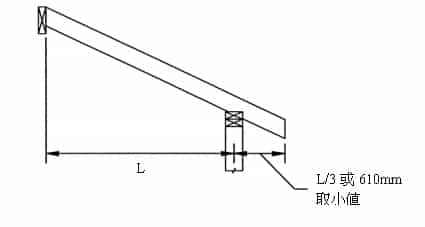

7、椽条出檐不得超过椽条跨距三分之一或610 mm，参考图7.4-2；

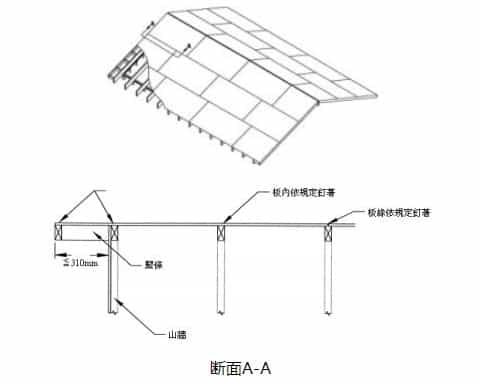

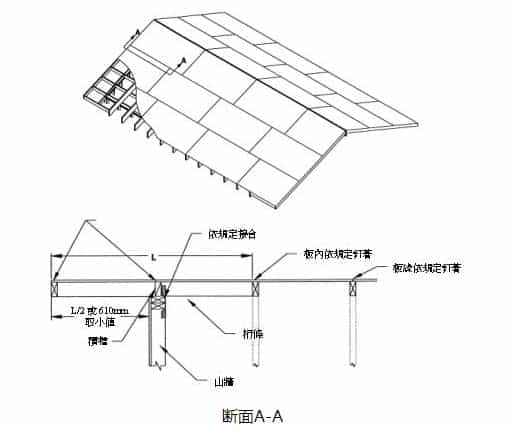

8、斜屋顶悬出山墙部份，不得超过桁条长度之半或610 mm；若斜屋顶出山墙部采用墙板系条者，则不得超过310 mm；

9、屋顶之坡度不得超过45°。

10、制式工法之结构应详尽规划，其抗风压及抗地震之设计条件，均应依建筑技术规则之规定办理。

11、除技术手册另有允许者外，使用替代产品或其他基础锚定系统，均应符合规定。
